應用：復合材料在運輸領域中廣泛應用從汽車到飛機，特殊情況為了減輕重量，鋁材將用復合材料代替。

GE歐洲解決方案中心開發特殊超聲相控陣探頭，用于復合材料鉆孔孔壁的檢測。

圖1許多飛機的部件需要檢測

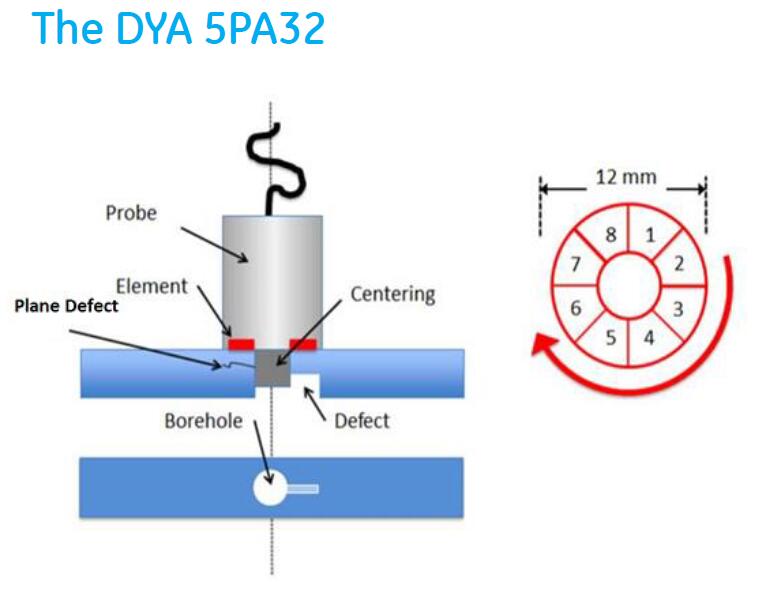

方案：右圖DYA5PA32是一個5MHZ帶有32個晶片的探頭，超聲束通過一個平面型的和圓形的換能器沿著軸向傳播（像雛菊的花瓣）。

把相控陣探頭放在工件的頂部并置于孔的中心位置，不用旋轉探頭就可以實現對工件的全面覆蓋檢測，超聲波聲束能夠進行360度掃描。

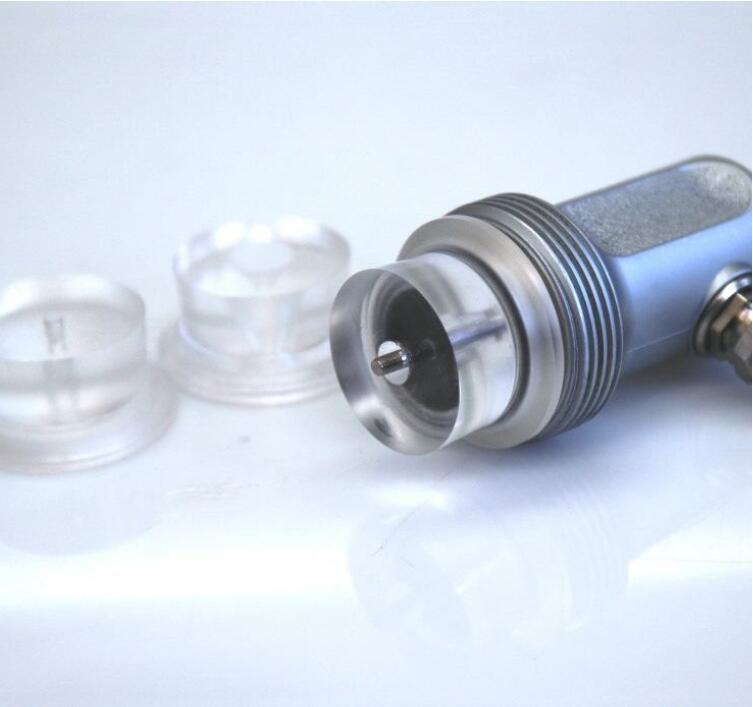

圖2帶有延遲塊的DYA5PA32探頭

圖3周向晶片連續發射超聲波聲束

這種探頭可以檢測由于鉆孔在復合材料中引起的脫層或者平面狀缺陷，為了提供一個獨立的解決方法，通常探頭的直徑不是固定的，在延遲線的作用下，對鏜孔直徑在3-14mm范圍內僅僅需要一個探頭。

圖4B掃描結果顯示

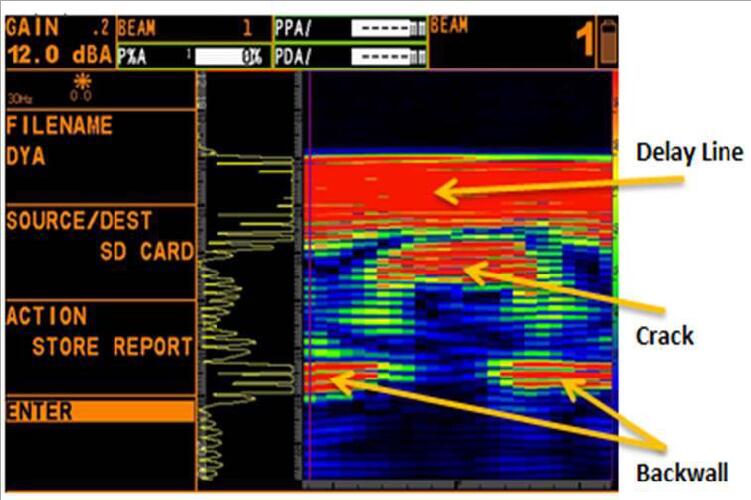

該圖展示了一個DYA5PA32探頭對鉆孔內壁的平面型缺陷的檢測結果，缺陷由10-28晶片發現，如在B掃描圖中所示，底面回波信號被缺陷信號斷開。

一般解決方案條件:

1、32個晶片的5MHZ探頭（頻率，晶片數量，連接形式，電纜長度）

2、高分辨率的電子掃描代替手動掃描。

優點：

1、用延遲線可以輕松地適應一系列孔徑的尺寸

2、平面型鉆孔蹦落缺陷的檢測

3、電子掃描代替手工掃描

4、可以和不同種類的相控陣儀器連接使用
