安全氣囊環形激光焊檢測

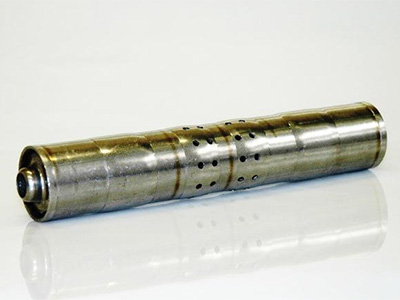

圖1 安全氣囊空心管

應用：安全氣囊是現在汽車的重要組成部分，在生產加工過程中必須對氣囊的環形激光焊接進行檢測，尤其是焊接熔深的確定，任何缺陷必須被檢測出來。

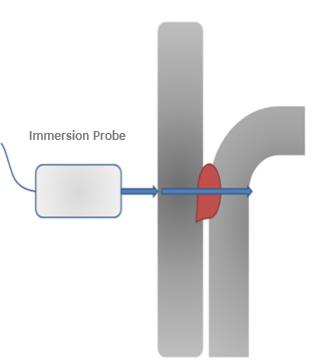

方案：激光焊接的原理圖如圖2所示，使用水浸法H10 MP15 探頭進行檢測（f=10MHZ 水中聚焦長度為15mm）探頭。通過直聲束掃查并旋轉沿整個周長進行，通過這種方式，可以生成C掃描并輔助評定，提供永久性的記錄。

圖2 測量裝置

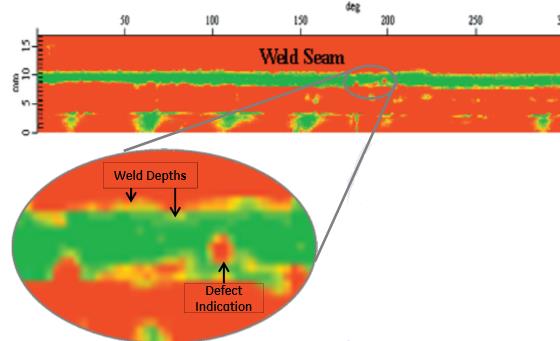

圖3顯示的是探頭從0-17mm掃描后顯示的0-360度的顯示圖，幅度是用色彩表示，紅色代表較高的底波反射回波或者焊縫金屬中的缺陷回波，綠色部分代表回波幅度較低或丟失回波信號的區域，這樣就使得確定焊接深度，可靠的發現缺陷和缺陷定位成為可能。

圖3 測量結果

設備構成:

1 設備：USIP 40

2 探頭：H10MP 15

3 軟件：KSAN

4 附件：水浸檢測系統

優點：

1 確保高質量等級

2 減少現場故障，降低潛在的風險

3 避免了破壞性試驗節約了成本并提高工藝
