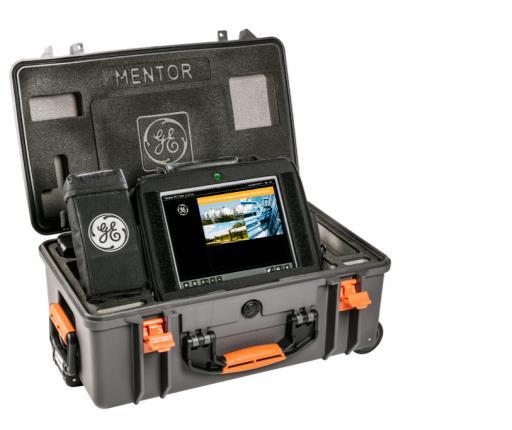

MentorUT

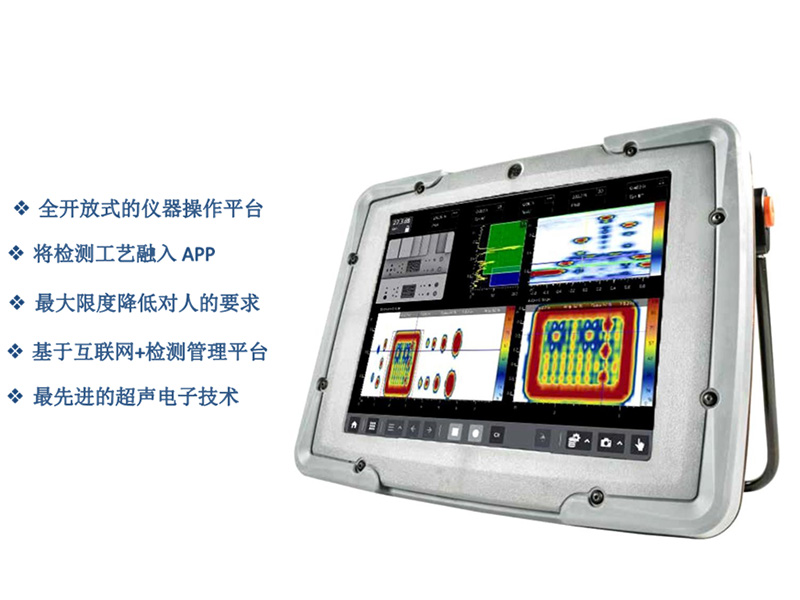

全新概念便攜式相控陣超聲探傷儀
全新相控陣超聲檢測理念
Baker Hughes檢測科技一直致力于使用新技術提高超聲檢測的可靠性，檢測效率，降低超聲檢測對人員的要求，同時降低檢測成本。相控陣超聲檢測技術大大提高了檢測的可靠性與效率，然而相控陣超聲檢測技術提高了對檢測人員的要求，增加了人員培訓成本。
為了降低相控陣超聲檢測對人員的要求，降低人員培訓成本，在設計相控陣超聲探傷儀時采用了全開放式儀器設計平臺，將復雜的檢測工藝融入自定義的向?qū)讲僮鹘缑妫瓜嗫仃嚈z測探傷儀操作最大限度簡單化，降低檢測人員培訓成本。在儀器設計中采用了最先進的電子技術，確保優異的性能及各種功能能夠滿足各種檢測要求，同時使用了最先進的工業互聯網技術，使相控陣超聲數據傳輸，遠程控制更加便捷。
全開放式的儀器操作平臺

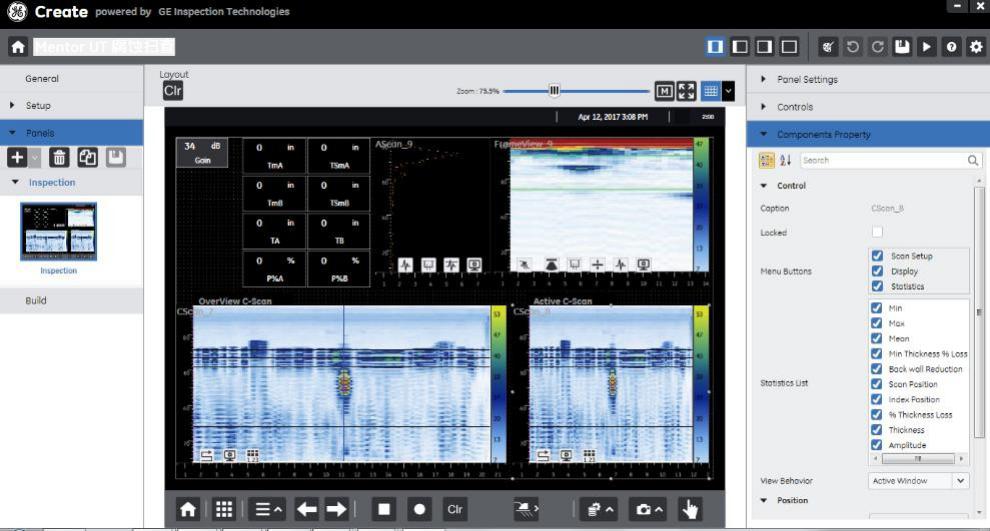

全開放式的儀器操作平臺Mentor Create 可以讓用戶根據自已的要求設計儀器的操作界面，根據自已的要求設計所需菜單，自已設計顯示圖像大小等等。
將檢測工藝融合到應用

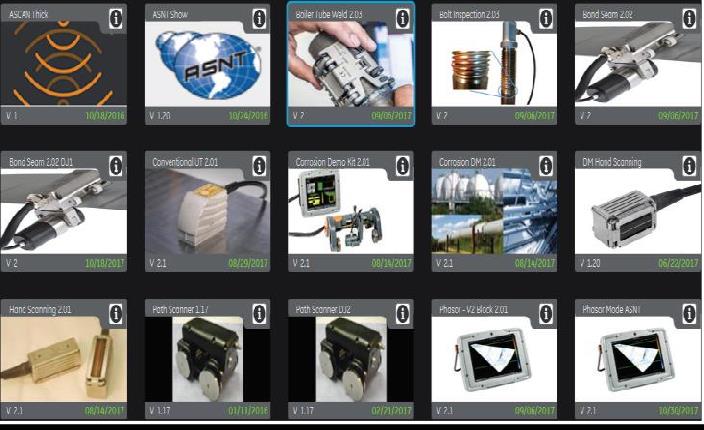

用戶可以在Mentor Create 軟件平臺自已設計并創建檢測應用 APP, 在設計APP 時，用戶可以將檢測工藝標準完全融入APP 中，根據檢測工藝設計檢測流程，操作界面，操作菜單，顯示界面，生成的APP 可以運行于所有的Mentor UT 主機。
最大限度降低對檢測人員的要求
向?qū)降臋z測工藝流程最大限度降低了對檢測人員的要求，在檢測工藝流程中可以融入文檔，圖片，視頻等內容，最大化降低檢測人員犯錯的概率，降低人為因素對檢測結果的影響。

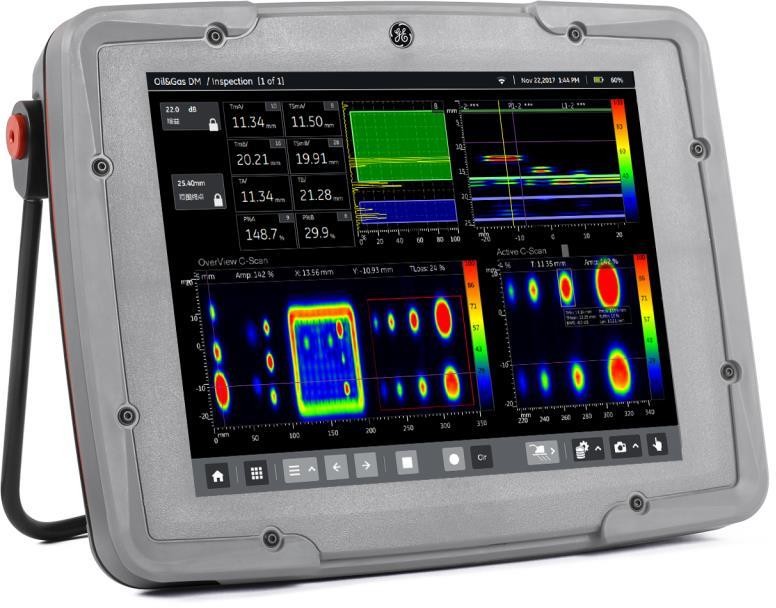

應用了最先進的電子技術
240mm 超大觸摸屏顯示
高靈敏觸摸屏支持帶手套進行操作
IP65 防護等級
360 度全方位可讀顯示屏
通過MIL-STD-810G 標準測試認證
強大的相控陣功能
支持A掃描，B掃描，扇形掃描，C掃描
支持同時激發32晶片
支持128晶片探頭
20KHz超高脈沖重復頻率
C掃描保存所有的A掃描原始數據
離線動態C掃描實時顯示
測量最大峰值800%
支持雙晶相控陣模式
基于互聯網+檢測管理平臺

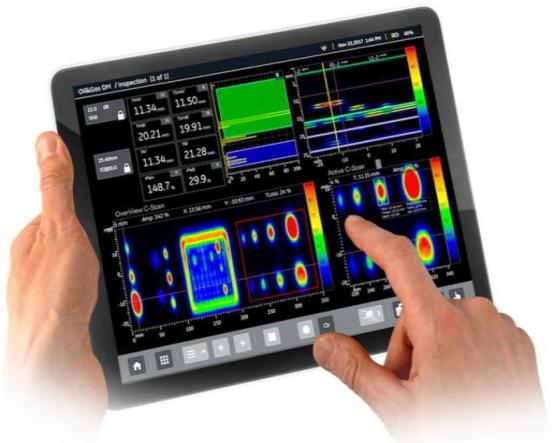

MentorUT可以通過無線網絡接入到互聯網或局域網，通過互聯網可以在全球?qū)崟r共享檢測界面，與全球檢測專家實時互動分析顯示缺陷信號，并且對MentorUT進行遠程控制與診斷。同時在檢測現場，可以同時通過多臺手機，平板電腦等移動終端設備同時顯示儀器界面，并對儀器進行遠程控制。
滿足各種檢測應用要求

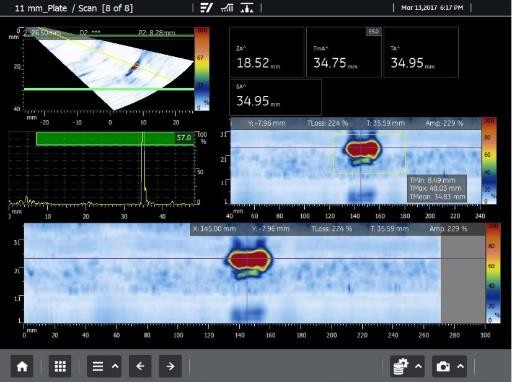

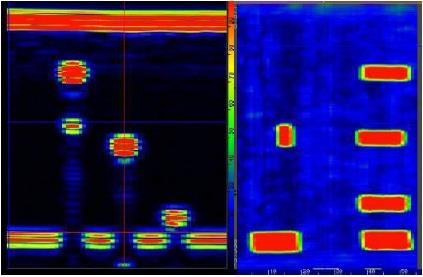

通過Mentor UT 檢測腐蝕可以很容易實現 大面積掃查，容易找到最嚴重腐蝕點，通過C 掃描圖像直接顯示腐蝕輪廓，測量腐蝕大小，近表面分辨率達2mm, 配備各種掃查器滿足各種工況要求，實現手動，半自動，全自動掃查。
焊縫檢測

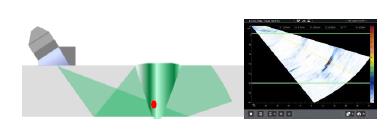

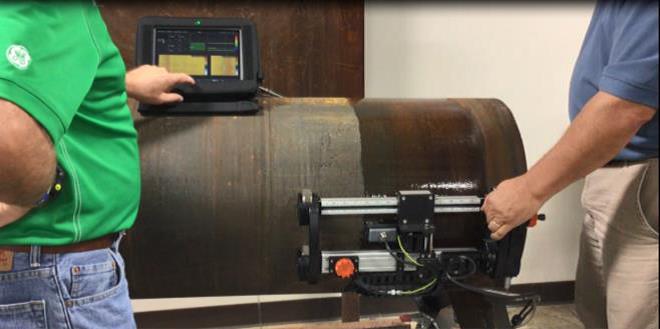

通過相控陣多角度大面積掃查可以極大提高檢測效率，提高缺陷的檢出率，通過圖像直觀顯示缺陷信息，使缺陷的定量，定性更加準確，在B 掃描和C 掃描圖像上可以準確測量缺陷的尺寸信息。配備各種掃查器可滿足各種現場檢測要求，可實現手動 ,半自動，全自動掃查。
小管徑焊縫檢測

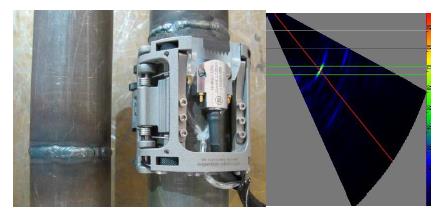

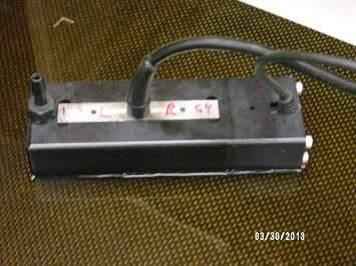

小管薄壁管焊縫檢測時，由于管徑小，探頭接觸面積小，而且壁厚較薄，需要特殊掃查器進行檢測，該掃查器由3D 打印而成，操作非常方便，耦合非常穩定。
復合材料檢測
小管徑焊縫檢測

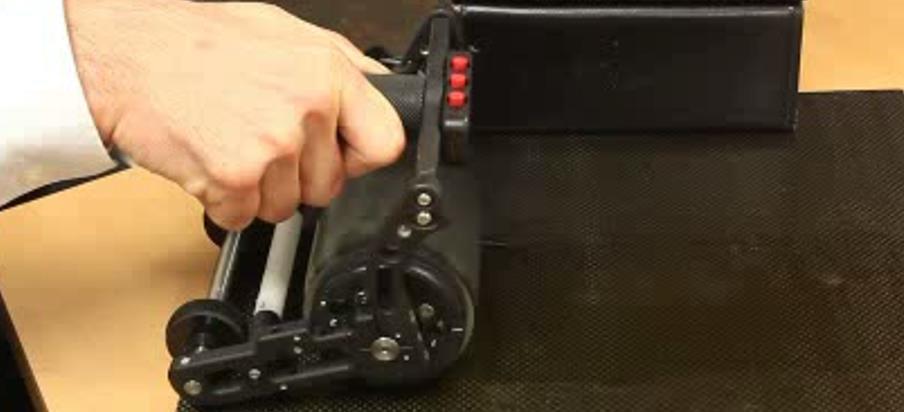

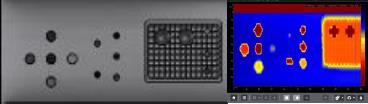

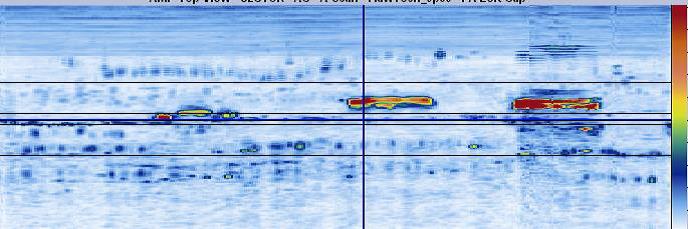

通過Mentor UT 可以很方便對復合材料實現便攜式C 掃描檢測，大面積掃查可以提高檢測效率，提高檢測分辨率與靈敏度，可以在C 掃描圖上直接測量出缺陷尺寸大小和位置信息。

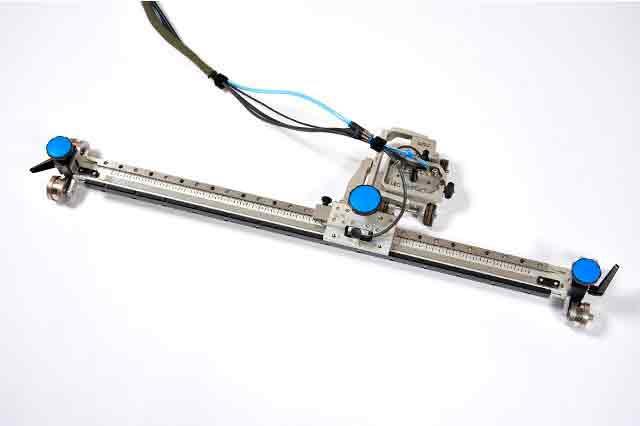

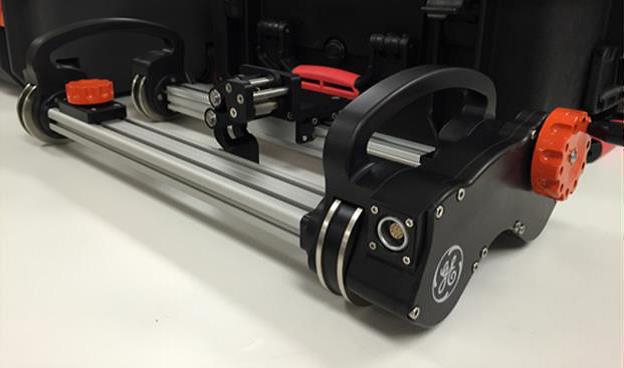

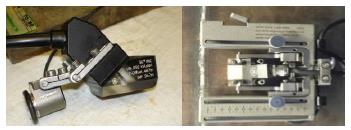

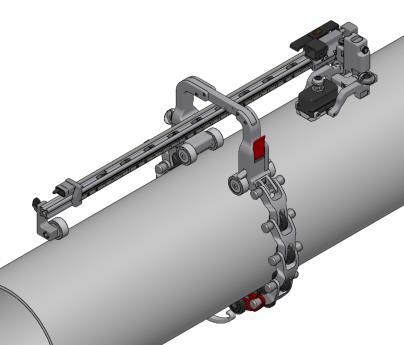

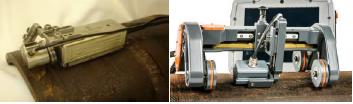

各種選配掃查器
為了滿足各種現場檢測要求，可以選配各種一維，二維掃查器實現手動，半自動，全自動檢測。
模塊化設計

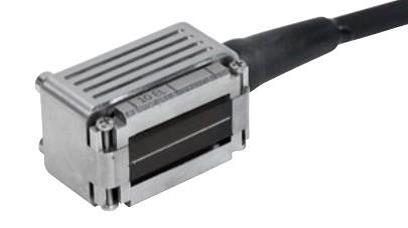

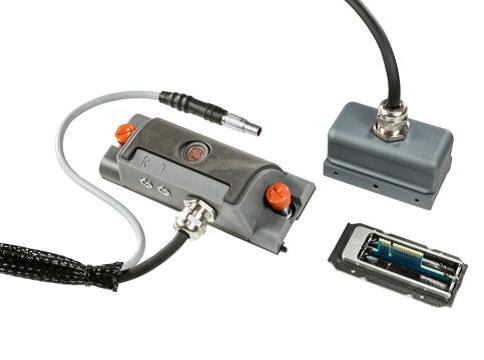

為了滿足各種應用需求，Mentor UT 采用模塊化設計，根據不同應用要求可選擇不同模塊，Mentor UT 主機支持32:32 激發，能夠同時激發32 晶片，支持32 單晶與雙晶相控陣探頭，如果需要大面積掃查，在Mentor UT 主機 上加配一個MUX 多路切換器即可支持128 晶片相控陣探頭。為了使Mentor UT 與各種接口探頭兼容，可訂購各種探頭接口轉換器。

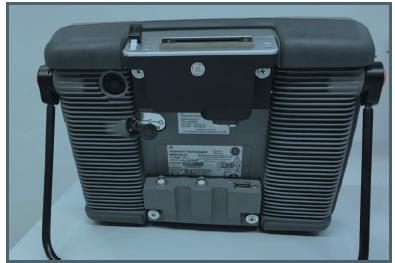

Mentor UT 32:32 主機
Mentor UT 32:32 主機帶轉換器

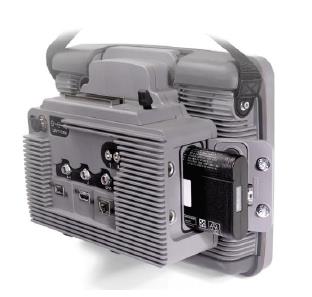

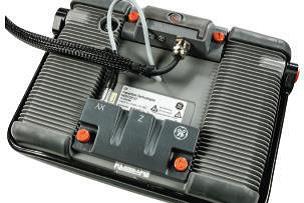

Mentor UT 32:128 主機帶MUX 多路切換器
Mentor UT 32:128主機帶MUX多路切換器
基本技術參數
尺寸（長x寬x厚） | 295 mm x 230 mm x 60 mm |
重量（含電池） | 2.9 kg |
顯示屏尺寸 | 264mm (對角線) |
分辨率 | 1024 x 768像素 |
顯示角度 | ±85˚全方位 |
顯示模式 | 室內模式室外模式可調 |
觸摸屏 | 支持觸摸操作 |
觸摸屏操作模式 | 帶手套 |
觸摸屏表面 | 防劃傷，防化學腐蝕 |
內部存儲容量 | 128 GB |
數據存儲接口 | USB 2.0，以太網，HDMI |
數據存儲模式 | 保存C掃描及所有A掃描原始數據，儀器參數設置,CSV |
參數設置保存 | 能夠保存所有參數設置 |
圖片格式 | JPG格式 |
報告格式 | PDF格式 |
Wifi模式 | Wi-fi 802.11 b, g, n連接 |
遠程控制 | 支持遠程控制 |
連接方式 | 通過inspectionworks連接局域網和因特網 |
編碼器接口 | 2軸X-Y輸入接口 |
報警聲音 | 2.7 kHz報警聲 |
內部電池 | 63 Wh鋰鎳電池 |
外部電池 | 84 Wh鋰鎳電池 |
電源輸入 | 100 to 240 VAC, 47–63 Hz, 1.9 A |
電池一次工作時間 | 內部電池3小時，外部電池6小時 |
電池空運要求 | 滿足IATA空運要求 |
操作溫度 | -20 to +55度 |
儲存溫度 | -20 to +70度 |
防護等級 | IP65 |
防震等級 | MIL-STD-810G method 516.6, Procedure V |
測試認證標準 | MIL-STD-810G |
檢測應用文件創建 | Mentor Create軟件 |
放大功能 | 任一視圖能放大至全屏 |
檢測應用支內容格式 | 文檔，JPG，Png, BMP , PDF ,MP4 |
支持探頭 | 同時支持常規探頭與相控陣探頭 |
校準功能 | TCG ,聲速校準，探頭延遲校準，自動80%,編碼器校準，探頭晶片檢測 |
超聲技術參數
一次激發晶片數 | 1-32晶片 |
支持最大晶片數 | 32 |
最多聚焦法則 | 1024 |
支持掃查模式 | A掃描，B掃描，扇形掃描，C掃描 |
激發脈沖 | 雙極性方波 |
激發電壓 | 20-150 V |
電壓步距 | 5V |
脈沖寬度 | 50–3000 nS |
脈沖延遲步距 | 10ns |
增益 | 0-78dB |
TCG記錄點 | 最多16點 |
TCG記錄點最大增益梯度 | 50 dB/μS |
檢波模式 | 正半波，負半波，全波，RF |
帶寬 | 0.5 MHz to 15 MHz |
PRF | 10 Hz to 20 kHz |
采樣率 | 500MHz |
采樣步距 | 2.5ns |
采樣范圍 | 50 nS to 150μS |
A掃描壓縮 | 512，1024，2048，4096 |
一次激發晶片數 | 1-32晶片 |
支持最大晶片數 | 32 |
最多聚焦法則 | 1024 |
支持掃查模式 | A掃描，B掃描，扇形掃描，C掃描 |
激發脈沖 | 雙極性方波 |
激發電壓 | 20-150 V |
電壓步距 | 5V |
脈沖寬度 | 50–3000 nS |
脈沖延遲步距 | 10ns |
增益 | 0-78dB |
TCG記錄點 | 最多16點 |
TCG記錄點最大增益梯度 | 50 dB/μS |
檢波模式 | 正半波，負半波，全波，RF |
帶寬 | 0.5 MHz to 15 MHz |
PRF | 10 Hz to 20 kHz |
采樣率 | 500MHz |
采樣步距 | 2.5ns |
頻帶 | 1, 2, 4, 5, 7.5, 10 MHz, and寬頻 |
閘門 | A,B,IF |
TOF模式 | J–Flank,波前,波后,峰值 |
最大波幅測量值 | 800% FSH |
閘門開始模式 | 始波，IF |
測量分辨率 | 0.05mm |
MUX多路切換器技術參數
尺寸（長x寬x厚） | 218 mm x 215 mm x 104 mm |
重量（含電池） | 2.9 kg |
電池 | 84 Wh鋰鎳電池 |
電源輸入 | 100 to 240 VAC, 47–63 Hz, 1.9 A |
最大激發晶片 | 32 |
支持最多晶片 | 128 |
聚焦法則 | 1024 |
常規通道數 | 1 |
